Das Soundbook™ ist nicht einfach ein Laptop mit Analysesoftware:Ein mit Signalprozessoren bestücktes und präzises Mehrkanal-Frontend erledigt komplexeste Analysen bereits im Signalprozessor (DSP), ohne daß der PC hierzu viel beitragen muß. Hierdurch erreicht man ein Höchstmaß an Analyseleistung! Viele Analysen mehrkanalig in Echtzeit durchzuführen, simultan darstellen und gleichzeitig speichern ist durch DSP-Power kein Problem!

Neben Analysedaten speichert das Gerät zusätzlich die Zeitsignale und bietet optional eine absolut zeitsynchrone Videoaufzeichnung mit der Möglichkeit, frei wählbare Meßwerte ins Video einzublenden.

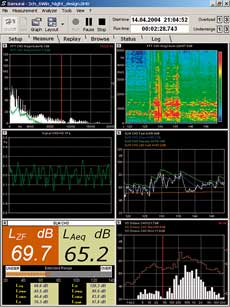

Die Basissoftware SAMURAI™ bietet bereits im Grundausbau normgerechte Schallpegelmesser nach IEC60651 / IEC 60804 / IEC 61672 mit 2, 4 oder 8 Kanälen, Terz, FFT-Analyse, Schallsignalaufzeichnung und Nachhallzeitmessung. Weitere Software-Optionen decken den kompletten Bereich aller denkbaren Akustik und Schwingungs-Messtechnik ab. Ein kleiner Überblick über die wichtigsten Analysefunktionen:

Verfügbare Analysefunktionen

Schallpegelmesser Klasse 1 (IEC 60651, IEC 60804, IEC 61672, eichfähig) Bauakustik (ISO 140, DIN EN ISO 717) Gebäudeschwingungen DIN 4150 DIN 45669 Frequenzanalyse (FFT, Terz etc..) Schallintensitätsmessung Humanschwingungsmessung Wuchten von Rotoren Modal- und Betriebsschwingformanalyse Ordnungsanalyse Vorbeifahrt nach ISO 362 etc. - Zahlreiche weitere Analysen verfügbar!

Gerne führen wir Ihnen das SOUNDBOOK vor Ort vor. - Auch ein Demogerät zum Test können wir bei dieser Gelegenheit gerne kostenlos und unverbindlich zur Verfügung stellen (1-2 Wochen). Überzeugen Sie sich selbst vom gelungenen Gesamtkonzept. Sie werden nach einer kurzen Präsentation sofort und ohne große Einarbeitung mit dem Gerät nicht nur klar kommen, sondern davon begeistert sein!

Farbprospekt SOUNDBOOK / Schallpegelmesser Klasse 1/ Mehrk..             Download

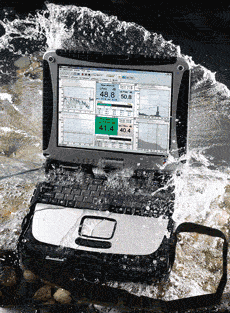

Nicht einfach ein Notebook! - Eichfähiger Schallpegelmesser Das Soundbook™ ist nicht einfach ein Laptop mit Analysesoftware: Ein mit Signalprozessoren bestücktes und präzises Mehrkanal-Frontend erledigt komplexeste Analysen bereits im Signalprozessor (DSP), ohne daß der PC hierzu viel beitragen muß. Das präzise und paßgenau aus dem Vollen gefräste Frontend- und DSP-Gehäuse schmiegt sich wasserdicht und perfekt an das staub-und spritzwasserfeste Panasonic Toughbook. Die Anpassung ist in extremer Präzision ausgeführt und bildet ein robustes, kompaktes und zugleich leichtes Gesamtsystem. Selbst derbe Stöße können dem System nichts anhaben. Die Festplatte ist schwingungsisoliert gelagert und vollkommen geräuschlos gekapselt in einem (beheizten!) Wechselrahmen eingebaut. Der Hochleistungs-Akku ist natürlich wechselbar. Die vorbildlich einfache Bedienung kann zu 100% über Touchscreen, aber auch über Tastatur erfolgen (Display drehbar/Convertible-PC). Ein Stativanschluß ist ebenso vorgesehen wie ein Umhängegurt. Das SAMURAI-Basispaket enthält bereits folgende Komplett-Ausstattung: Schallpegelmesser Klasse 1 (IEC 60651 IEC 60804, IEC 61672) Bis zu 61 Pegel in allen verfügbaren Zeit- und Frequenzbewertungen können als Momentanwert ,Lp ,Lmax , Lmin ,Leq ,Lpeak ,etc.. gleichzeitig erfaßt und gespeichert werden. Durch die gleichzeitige Erfassung enorm vieler Messwerte können Sie praktisch keinen Pegel mehr vergessen! Perzentil-, Taxtmaximal-, Schallexpositionspegel, automatische Impuls-erkennung, die Messung der Impuls- und Niederfrequenzhaltigkeit sind ebenso selbstverständlich wie ausgefeilte Marker und Trigger. (SiNoise im Lieferumfang enthalten) Pegelschreiber zur Darstellung aller verfügbaren Schallpegel, oder beliebiger Terz-, FFT-Bänder. Es können mehrere Pegel in einem einzigen Pegelschrieb kombiniert werden. Auch Zusatzgrößen (auxilary) sind darstellbar. Mit der Option Automation können hier auch aus den Grundgrößen abgeleitete, benutzerdefinierte Pegel wie z.B. aufsummierte od. bewertete FFT-Linien dargestellt werden Tonsignalspeicher Das Soundbook kann außer einer Kommentarspur auch die Zeitsignale der Eingangskanäle "nebenbei" mit speicherm (Abtastrate bis 40kHz!) . Auch getriggerte Speicherung des Zeitsignals ist möglich. Nach der Messung kann diese auch akustisch noch einmal abgespielt werden (Anzeige und Wiedergabe der Zeitsignale als ob die Messung nochmals ablaufen würde.) Terzanalysator nach IEC 1260 Klasse 0 Echtzeit-Terzfilter /Frequenzbereich 0.1 Hz bis 20 kHz. Die Momentan-, Max-, Min- und Leq- Spektren können für bis zu 4 Kanäle gleichzeitig in einem Fenster dargestellt werden. Hierbei kann die Art der Darstellung (Balken, Kontur, verbundene Linie, Striche, Balkendach, Farben, etc.) beliebig gemischt und kombiniert werden. Selbst die gleichzeitige Darstellung von FFT und Terzspektren in einem einzigen Fenster (z.B. um zu sehen wo genau eine tonale Komponente innehalb eines Terzbandes sitzt) ist möglich. FFT-Analysator Zoom-FFT mit 101 bis 25.601 Linien, Frequenzbereich 0...19.5 Hz bis 0... 20 kHz Momentan-, Max-, Min- und Leq-Spektren (auch alles gleichzeitig, wenn gewünscht). Auch Darstellungen über Führungsgrößen (z.B. Drehzahl) sind wie bei allen Analysen möglich. Sonogramm/Wasserfall/3D (Campbell-Diagramm) Farbdarstellung von Terz- oder FFT-Spektren über der Zeit oder über der Drehzahl sowohl als „3-D-Gebirge“ als auch als Farbspektrogramm (ähnlich Campbell-Diagramm).

Nachhallzeitmessung / DIN 3382 / ISO 3382 Die Messung erfolgt auch mehrkanalig, die Nachhallzeitkurven sind nach der Messung editierbar. Signal: Rauschen, Impuls und Sinus-Sweep. (für Sinus:Opt. Multi Generator erforderlich) Komfortabler Messdaten-Export Alle Messdaten und Zeitsignale könnn in "einem Rutsch" sehr komfortabel exportiert werden. So entsteht z.B. ein mehrseitiges Excel-Spreadsheet in dem alle ausgewählten Messdaten übersichtlich auf den einztelnen Seiten sind (z.B. FFT, Terz, Pegel..) und passende *.wav-Files für die Zeitsignale.

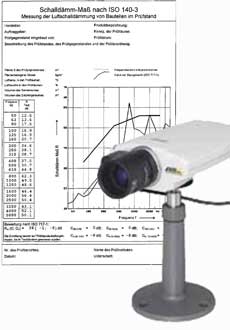

	Bauakustik ISO 717 ISO140 (SAMBA) Messung von Luft- und Trittschalldämmung nach ISO 717 und ISO 140 inklusive Vorbereitung der Messung (Räume, Trennflächen, Meßaufgaben), Durchführung und Erstellung normgemäßer Berichte. Als anregendes Signal kann optional auch ein Sinus-Sweep dienen (Multi-Generator-Option) Kamera-Option (NoiseCam) bietet eine absolut zeitsynchrone Videoaufzeichnung, die im Replay-Modus zusammen mit der Messung angezeigt wird. Zwei Meßwerte eines SPM- oder HVMA-Kanals und die Zeit können in das Video eingeblendet werden. Verursacher können eindeutig identifiziert, die Video-Dokumentation dem Verursacher, Auftraggebern oder Behörden übergeben werden (auch komprimiert per email). Ideal ist diese Option zur Dokumentation auch transienter Vorgänge im Maschinenbau einsetzbar. Der Austausch von Videos mit eingeblendeten Messergebnissen erleichtert die Kommunikation mit Ihren Kunden erheblich. Vibration Meter / ISO 2945, ISO7919, DIN ISO 10816 Diese preiswerte Option erledigt für Sie die einfach und Doppel-Integration des Zeitsignals, sowie Hochpaß- und Tiefpaßfilterung 3.Ordnung mit wählbaren Grenzfrequenzen. Selbstverständlich werden alle üblichen Normen erfüllt: ISO 2945, ISO7919, DIN ISO10816 (Schwingstärkemesser). Humanschwingung HVMA-Option ISO 8041 Human Vibration Multi Analysator bietet je Fenster die dreikanalige Messung nach allen Filterkurven der ISO 8041. Es erfolgt die gleichzeitige Anzeige des aus X, Y, Z resultierenden Vektors für Teilkörper- und Ganzkörper-schwingungen in den Bewertungen Comfort und Health. Gebäudeschwingungen DIN 4150 DIN 45669 Die Software liefert Ihnen sämtliche Beurteilungsgrößen und Auswertungen die nach oben genannten Normen benötigt werden. Neben Standard-Schwingungsaufnehmern steht ein spezieller temperaturkompensierter Aufnehmer zur Verfügung, mit dem Sie auch extrem kleine Schwingungsamplituden erfassen können. Fraktionale Oktaven / IEC 61260 Klasse 0 Zusätzlich zu der in Samurai enthaltenen Terzanalyse bietet diese Option: Oktavanalyse, Drittel- Sechstel-, Zwölftel und Vierundzwanzigstel-Oktavanalyse nach IEC 61260 Klasse 0 bis 40kHz. Momentan-, Max-, Min-, Leq-Pegel werden gleichzeitig angezeigt.
	Schallintensität / ISO 9614 Teil 1+2 Schallintensität nach ISO 9614 Teil 1+2 Hinterlegung der Schallkartierung durch Digitalfotos. Geometrie und Pfade werden zur Erleichterung der Messung deutlich und in vorbildlicher Weise angezeigt. Schalleistungsmessung /ISO 3744 und ISO 3746 Schalleistungsmessung in Terzen und als Summenpegel mit wählbaren Geometrien und Mikrofonanordnung. Die Messung kann gleichzeitig (mehrkanalig) oder sequentiell erfolgen.Weitere Betriebsparameter des zu messenden Objektes (z.B. Drehzahl, Leistung) lassen sich synchron erfassen und visualisieren. Schalleistung nach ISO 3744 und ISO 3746
	Übertragungsfunktion/ Kreuzspektren/Schwingungsmoden Mit der Option FRF (Forward Transfer Function) können Sie problemlos die Übertragungsfunktion einer Struktur mit Impulshammer und Triax-Beschleunigungsaufnehmer. bestimmen. Sie können so Schwingungsmoden, Impulsantworten etc. bestimmen. Ebenso werden Kreuzspektren zur Verfügung gestellt. Multi-Generator Zusätzlich zum Rauschgenerator (Standard) ist in der Bauakustik mit dieser Option auch eine Anregung mit einem Sinus-Signal (Sweep) möglich. Hierdurch kann die Meßdynamik noch erhöht werden. Für andere Anwendungen stellt die Option neben Sinus auch Rechteck, Dreieck, Impuls, Multisinus, Sinus-Sweep (lin und log) und Pseudo-Rauschen zur Verfügung. Eigene Signalformen können als *.wav-Files definiert und synchron zur Datenerfassung. abgespielt werden (ideal dynamische für Strukturanalysen) Automation Automatischer Vergleich mit Referenzspektren in Terz und FFT und automatische Reaktion des Gerätes (Mitteilung senden, Ausgangssignal schalten oder Start eines Programms, z.B. Senden einer E-Mail etc.) Mit Hilfe von Referenzspektren können zusätzlich beliebige Summenpegel („User-Pegel“) generiert werden, die im Samurai-Pegelschreiber darstellbar sind
	Vorbeifahrtmessung / Pass-By (Option) Innovative Messung der KFZ-Vorbeifahrtgeräusche nach ISO 362. Die Messung der Fahrzeuggeschwindigkeit und die Erfassung der Einfahr- und Ausfahrposition werden mit einem hochgenauen GPS-System durchgeführt. Der Fahrer steuert den Meßablauf und hat alle Informationen auf einem TFT-Display an der Frontscheibe.

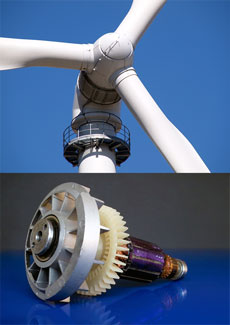

	Ordnungsanalyse Ordnungsanalyse gestattet die Berechnung und Darstellung von Spektren über den Ordnungen einer Grundfrequenz bzw. der Drehzahl in Echtzeit. Es stehen sämtliche üblichen Darstellungen zur Verfügung. Das Soundbook unterstützt zwei Tachoeingänge. Rotorwuchten komfortables dynamisches Wuchten von Rotoren (in mehreren Ebenen!) Fernsteuerung und Skalierung: TCP/IP-Interface (Option) Komplette Steuerung von SAMURAI über Netzwerk und Integration in komplexe Systeme. Die Steuerung ist aus beliebigen Programmumgebungen heraus programmierbar. Eine Beispielapplikation wird mitgeliefert. Praktisch jede Speziallösung kann leicht und einfach mit dem Soundbook und seinen Analysen realisiert werden TCP/IP Client (Zusatzoption zu TCP-Interface) Fertige Oberfläche zur Fernsteuerung von SAMURAI über ein beliebiges Netzwerk (ohne Programmierung). Es werden Kommandos, Statusmeldungen und Meßdaten mehrerer Soundbooks übertragen und angezeigt. Hierdurch können mehrere Soundbooks skaliert werden! Und es gibt noch mehr...... Das Soundbook perfekt mit Softwarelösungen wie z.B.: ME’scopeTM und SI++ (ATG) zusammen. Die Datenerfassung erfolgt hierbei direkt aus dem jeweiligen Programm heraus. Hiermit stehen zahlreiche Zusatzpakete wie Modalanalyse, Betriebsschwingformanalyse oder Psychoakustik zur Verfügung.

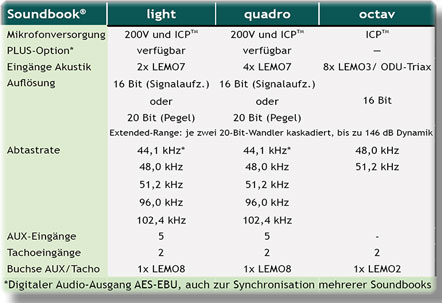

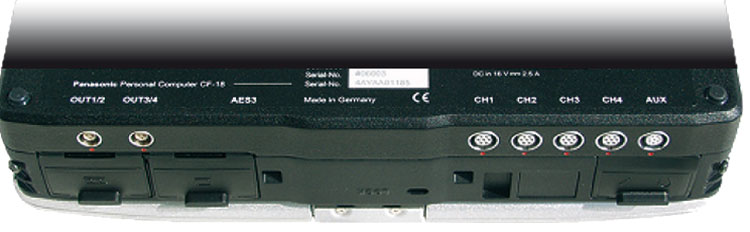

SOUNDBOOK Light Zwei Audiokanäle (bis 40kHz) plus 7 Auxilary-Kanäle für "langsame" Größen plus 2 Ausgangskanäle 7-Pol. Lemo-Stecker, 200V und ICP-Versorgung SOUNDBOOK Quadro Vier Audiokanäle (bis 40 kHz) plus 7 Auxilary-Kanäle für "langsame" Größen plus 2 Ausgangskanäle 7 pol. Lemo-Stecker, 200V,28V und ICP-Cersorgung   SOUNDBOOK Octav Acht Audiokanäle (bis 20kHz) plus 2 Ausgangskanäle 3 Pol. Lemo-Stecker ICP-Versorgung

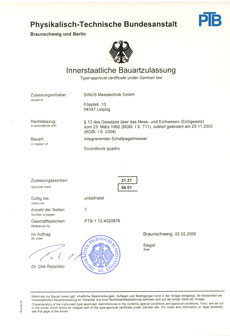

Bauartzulassung Schallpegelmesser SOUNDBOOK Für das Messgerät Soundbook (CF18) besteht eine PTB- Bauartzulassung der Physikalisch Technischen Bundesantalt in Braunschweig. Sie können das Soundbook also jederzeit in Deutschland eichen lassen. Gerne über- nehmen wir für Sie die Abwicklung der Eichung.
